電纜識別儀，做為電力電纜檢測儀器的一種重要儀器，現在的用途已經越來越廣。在電纜溝中有多根電纜的情況下，要識別其中某一根特定的停電電纜，對這根電纜進行標定、移動，或者截?cái)嗍┕ぃ娎|溝其它電纜帶電運行，就要用到電纜識別儀，進行電纜確定識別。
本文介紹的這款電纜識別儀，是參照進口電纜識別儀研制的電纜識別儀，經過多年的使用改進，除了外觀不如進口儀器，儀器性能已經非常穩定，不比進口儀器遜色，但是價格遠遠低于進口儀器，在市場上的保有量也較高。

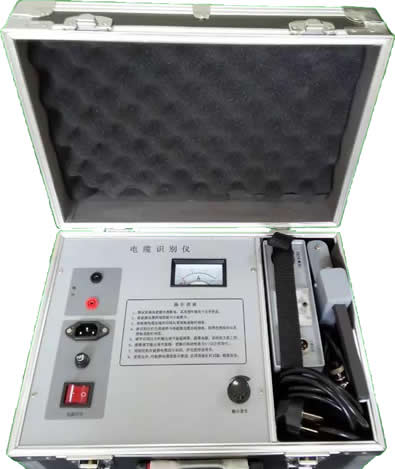

面是電纜識別儀的整機圖：
工作原理簡介：為了可靠準確地識別電纜，需要給被識別電纜加一特殊的信號，該信號要被專用接收機接收，利用這一特性便能識別出要找的電纜。
該儀器按下述原理工作：發射機將周期性的單極性電壓脈沖，輸入要識別的電纜中，該電纜需要在遠端接地，以保證有足夠大的電流流過電纜。該系統設計成返回電流不從同一電纜中返回，從大地返回，輸入電纜中的脈沖電流的方向，可做為明顯的識別標準，流出去的電流僅從這一根電纜中通過，所有其它鄰近電纜中流過的都是返回電流，但它們的極性相反。除了電流方向這一實際差異外，電流幅度也是一識別特征，流出去的電流僅通過一根電纜,而返回電流可通過幾根電纜,這意味著流出去的電流，比流過其它電纜，以及通過大地返回電流，要大的多。
接收機的任務，是探測流過電纜電流方向，以及電流的大小。為達到這一目的，電流傳感器被用作接收傳感器，傳感器鉗住被測電纜，電流流過電纜產生的磁場，在傳感器的線圈中感應出電壓，該電壓極性，由電流方向和傳感器線圈的方向決定。為了得到明顯有電流方向的電壓極性，對一束電纜中所有電纜進行測試時，傳感器都采取相同的方向。傳感器線圈中感應的電壓，在表頭中顯示出來，如果傳感器按上述方式連接，指針擺動方向可顯示電流方向，即只有電流流出的這根電纜指針向一邊偏，這根就是要找的電纜。所有其它電纜，只流過返回電流，指針向另一邊偏、或無脈動電流，指針不偏轉。接收機上的放大調節器可調整信號強度。
儀器外型及功能介紹

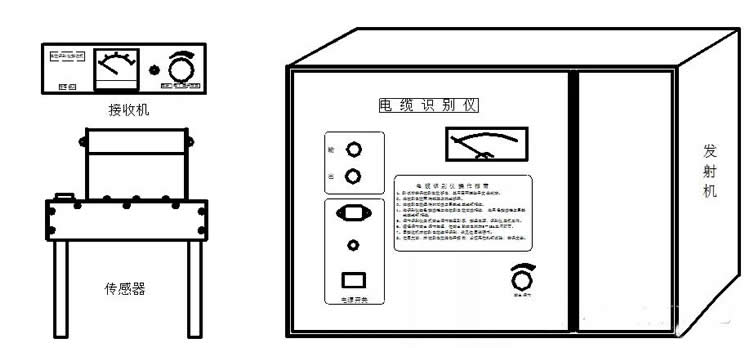

識別儀主機及接收機外型如圖1所示
接收機各部分功能如下：
1. 電源開關：接收機電源接通與關斷。
2. 幅度調節：順時針旋轉，接收機電表指示值增大，逆時針旋轉，指示值變小。
3. 表 頭：指示輸入信號幅度大小與極性。
4. 電源指示燈：電源開關接通時，指示燈亮。
工作方法

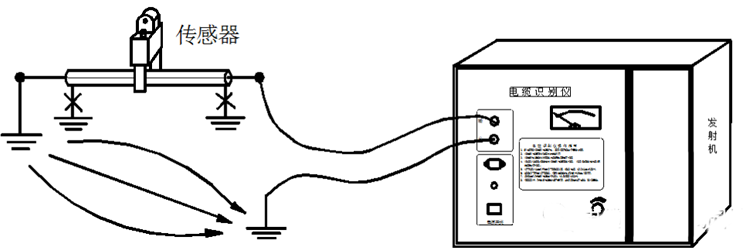

電纜識別儀發射機（主機），由220V交流電源供電，它對已斷電的、要識別的電纜，加上固定周期的、單極性的直流脈沖信號。發射機輸出線連在電纜芯線，以及接地點或地釘上，該電纜線鎧裝與大地?cái)嚅_，芯線在遠端與接地點或地釘相連，該回路可傳導脈沖電流，它可由識別儀接收機上的表頭讀出，電流大小由環路電阻決定，環路電阻應盡可能小。識別儀接線圖如圖2所示
注意：現場使用時，若接地電阻過小，發射機在輸出調節旋鈕反時鐘旋到零位時，輸出電流也會很大，發射機內保護電路動作（表現為表頭有很小的快速擺動），這時可以將隨機配的1歐姆20W大功率電阻串接在發射機回路中。
圖2 識別儀接線圖
準備測試
1. 主機準備
連接：
（1） 在進行測試工作之前，將被測電纜斷電，其周圍環境應處于安全狀態。
（2） 發生器與被測電纜相連，紅色夾子與被識別電纜的一根芯線，或幾根芯線連到一起。將黑色夾子與地釘相連。
（3） 將電纜遠端的芯線與地釘相連。
（4） 將電纜兩端的鎧裝與地線斷開。
（5） 將電源線插入電源插座。
開機：
（1） 逆時針方向調節輸出旋鈕到零。
（2） 打開主機電源開關，對主機供電。
（3） 緩慢調節輸出旋鈕，主機開始間斷向電纜發出脈動直流信號，使輸出脈動電流信號為3－10A之間即可。
2. 接收機準備
（1） 接通接收機電源，紅色發光二極管亮。
（2） 緩慢調節靈敏度旋鈕，使電表開始指示。
（3） 注意傳感器插入電纜的方向，及接收機表頭擺動幅度的大小。
五、測試
1.設置測試回路
為保證儀器的正常使用，應注意設置測試回路。

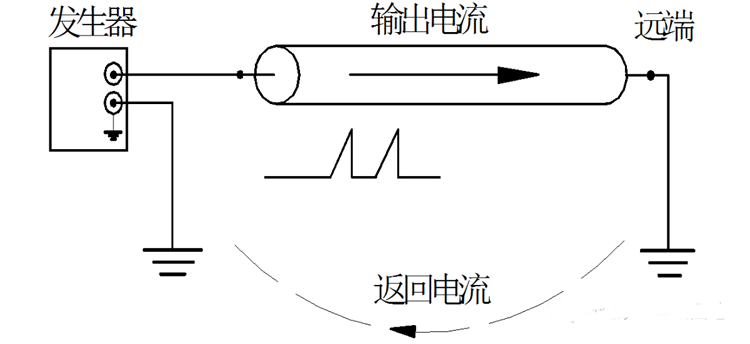

將紅色輸出插孔與要識別的電纜的芯線相連，將黑色輸出插孔與地相連，將電纜芯線在遠端與地相連。如圖3所示
圖3 基本電路
輸出電流在電纜線中沿箭頭方向流向遠端，通過大地返回發生器，將被識別電纜的所有芯線連到一起，能得到較清楚的信號。
2.儀器校準
校準接收機時，要在始端處，用傳感器卡住電纜（接近發射機），然后從0開始調整接收機的輸出幅度，直到表頭顯示讀數為4－6格，如果接收機過載，儀表指示過大，此時應減小輸出幅度。然后在需要檢測處，用相同的接收靈敏度進行檢測，用傳感器將每一根電纜都卡一遍，當卡住需要識別的電纜時，接收機表頭顯示讀數為4-6格，且向同一方向偏擺。
所有其它電纜要么沒有讀數，要么讀數極小且電流方向相反，即向另一方向偏擺。
3.測試實例
實例1

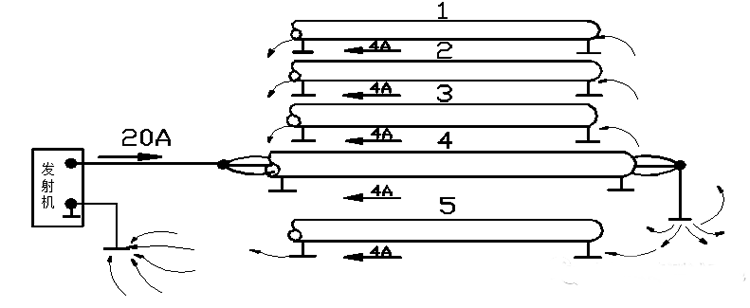

由于電纜屏蔽層通常與地相連，如果電纜束中，其它電纜也接到公共地上，發生器上黑色輸出插孔可連到公共地上，返回電流在幾根電纜屏蔽層進行分配，將返回電流分成許多支流，意味著被識別電纜的差值電流較大，有用信號較清楚，“差值”的意思是輸出電流和其分得的返回電流在同一通道內。如圖4所示，圖4中有5根電纜，4號電纜是我們需要識別的，要識別的電纜中“輸出電流”為20A。假設返回電流在所有電纜的屏蔽層中平均分配，在要測的電纜中應有4A的返回電流，要識別的電纜中的差值為：20A（輸出）－4A（返回）＝16A（差值）

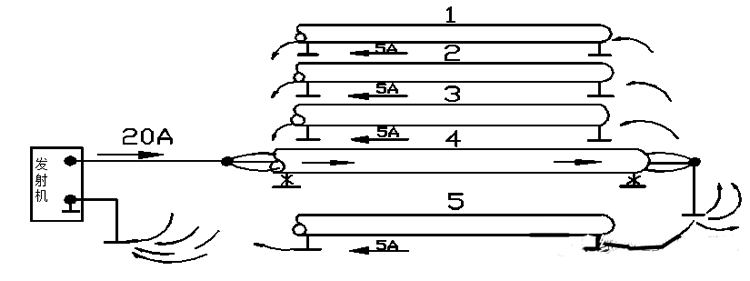

圖5 差值場
